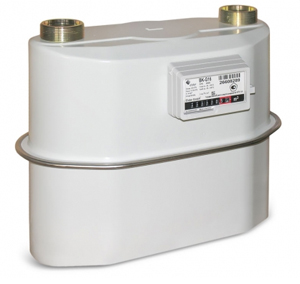

Это современные диафрагменные коммунальные газоизмерительные приборы учёта, выпускаемые фирмой „ELSTER GmbH” Германия.
Назначение: счётчики предназначены для коммерческого учёта количества потребляемого газа.
Измеряемая среда: природный газ, пропан, бутан, инертные газы и другие неагрессивные, неоднородные по химическому составу газы.
Область применения: в коммунальном, бытовом хозяйстве, на предприятиях различных отраслей промышленности и в других сферах деятельности человека, требующих учёта потребляемого газа.
Устройство и принцип работы:
Счётчик состоит из герметичного корпуса с встроенным измерительным механизмом, и отсчётного устройства. Измерительный механизм состоит из набора камер со встроенными подвижными диафрагмами. Кривошипно-шатунный механизм преобразует поступательное движение диафрагм во вращательное, которое через соединительную муфту предаётся на цифровые колёса отсчётного устройства.
Отличительные особенности:Счётчик построен по классической, хорошо зарекомендовавшей себя, надёжной схеме.
Отличительной особенностью счётчика является наличие в конструкции специального золотникового распределителя шиберного типа. Небольшие по размерам золотники, тонкие перегородки распределителя газа позволяют получить высокую точность измерения и обеспечивают низкую чувствительность счётчика к загрязнениям измеряемой среды. В измерительном механизме счётчике установлены подвижные диафрагмы, по форме напоминающие арену стадиона, изготовленные из высококачественного синтетического материала, позволяющего длительное время сохранять диафрагмам форму и целостность.
Счётчик оснащён устройством, препятствующем обратному ходу цифровых колёс отсчётного механизма.
В конструкции счётчика применены самые современные и высококачественные материалы и покрытия, позволяющие обеспечить при работе механизмов весьма малую потерю давления, низкий уровень шума, минимальный износ подвижных деталей, высокую коррозионную стойкость металлических деталей.
Именно оригинальная конструкция золотников и распределителя шиберного типа, высококачественные диафрагмы, сохраняющие свою форму в течение всего периода эксплуатации, детали и узлы счетчика, изготовленные с высокой степенью точности, позволяют обеспечить длительную и стабильную работу самого прибора, низкую потерю давления и его высокую чувствительность.
Счётчик не требует специального технического обслуживания, надёжен и предназначен для длительного срока эксплуатации.
Для дистанционной передачи информации к счётчику может быть присоединён низкочастотный датчик импульсов (геркон) типа IN-Z61, срабатывающий от магнитной вставки, встроенной в младший разряд отсчётного механизма.

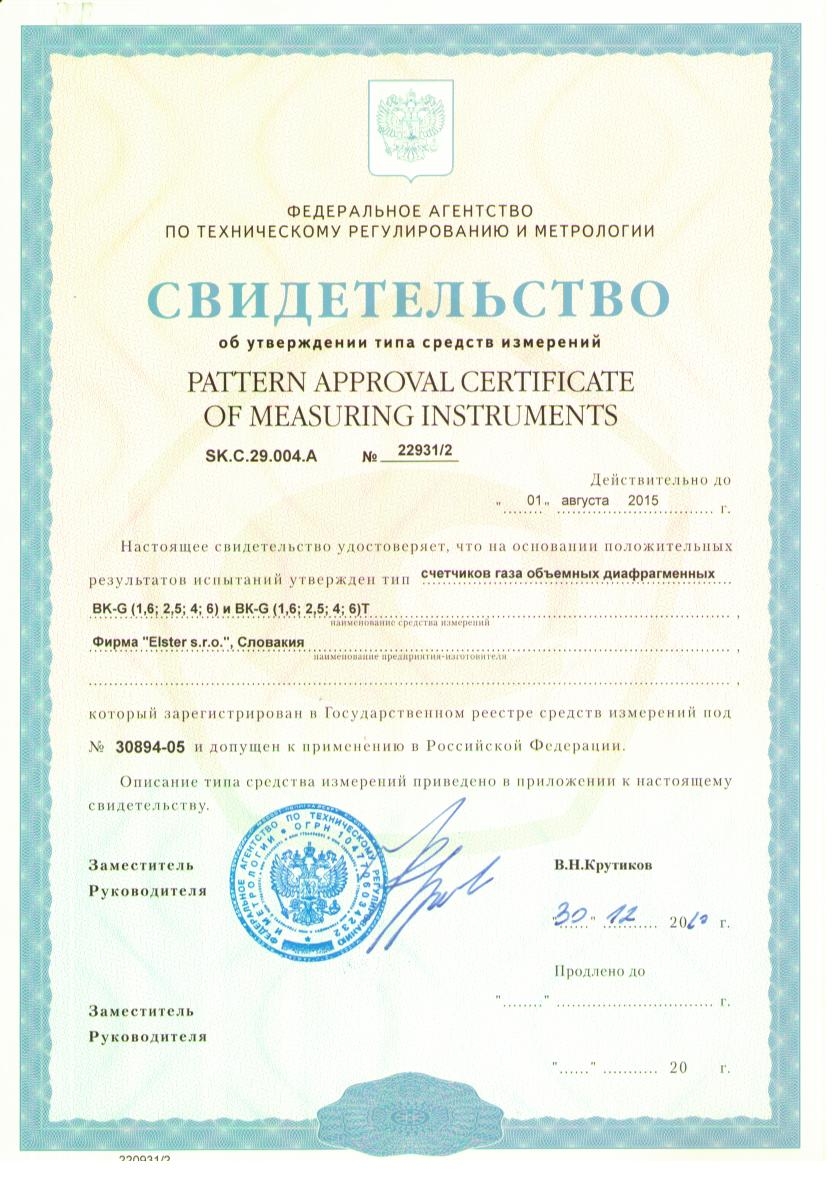

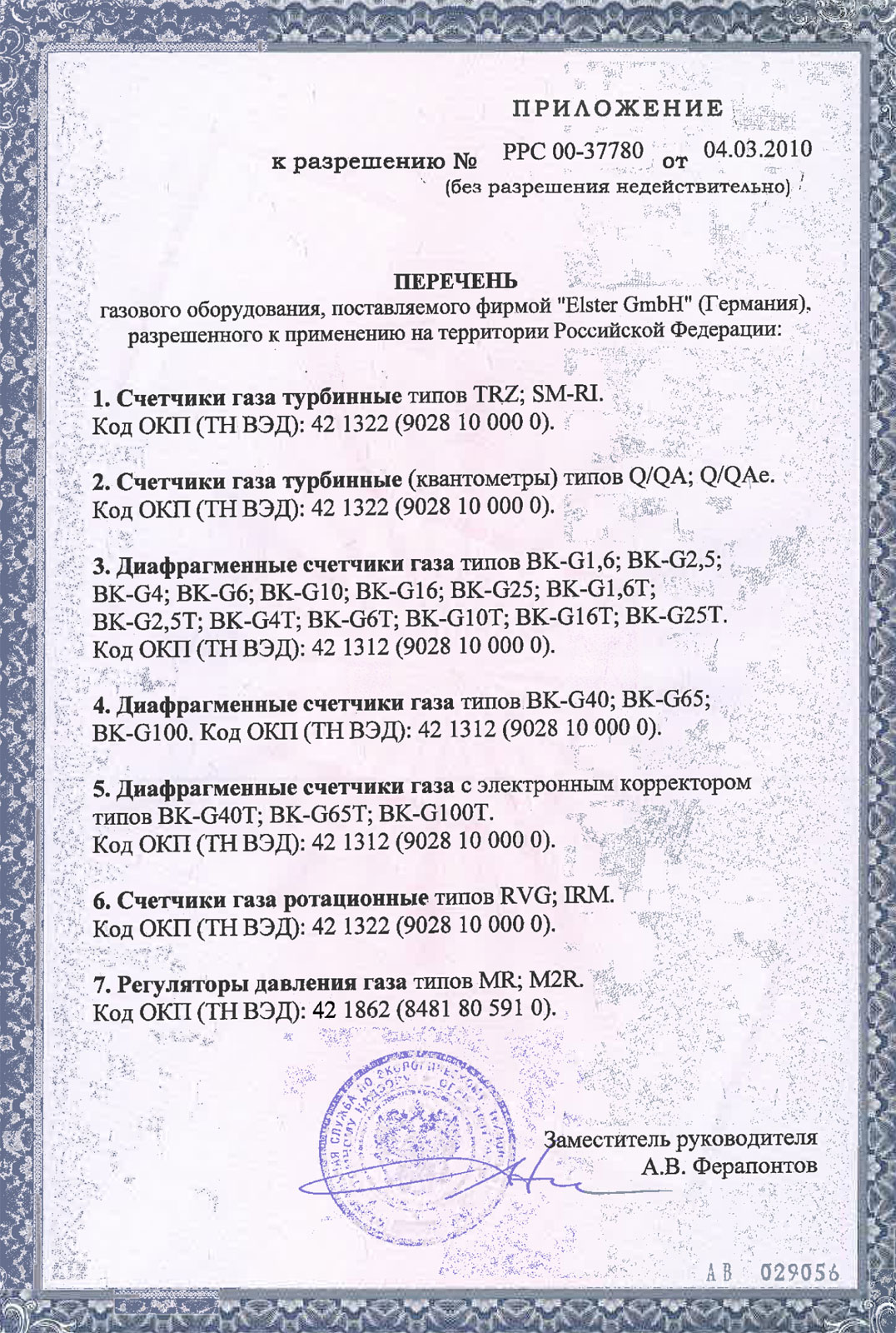

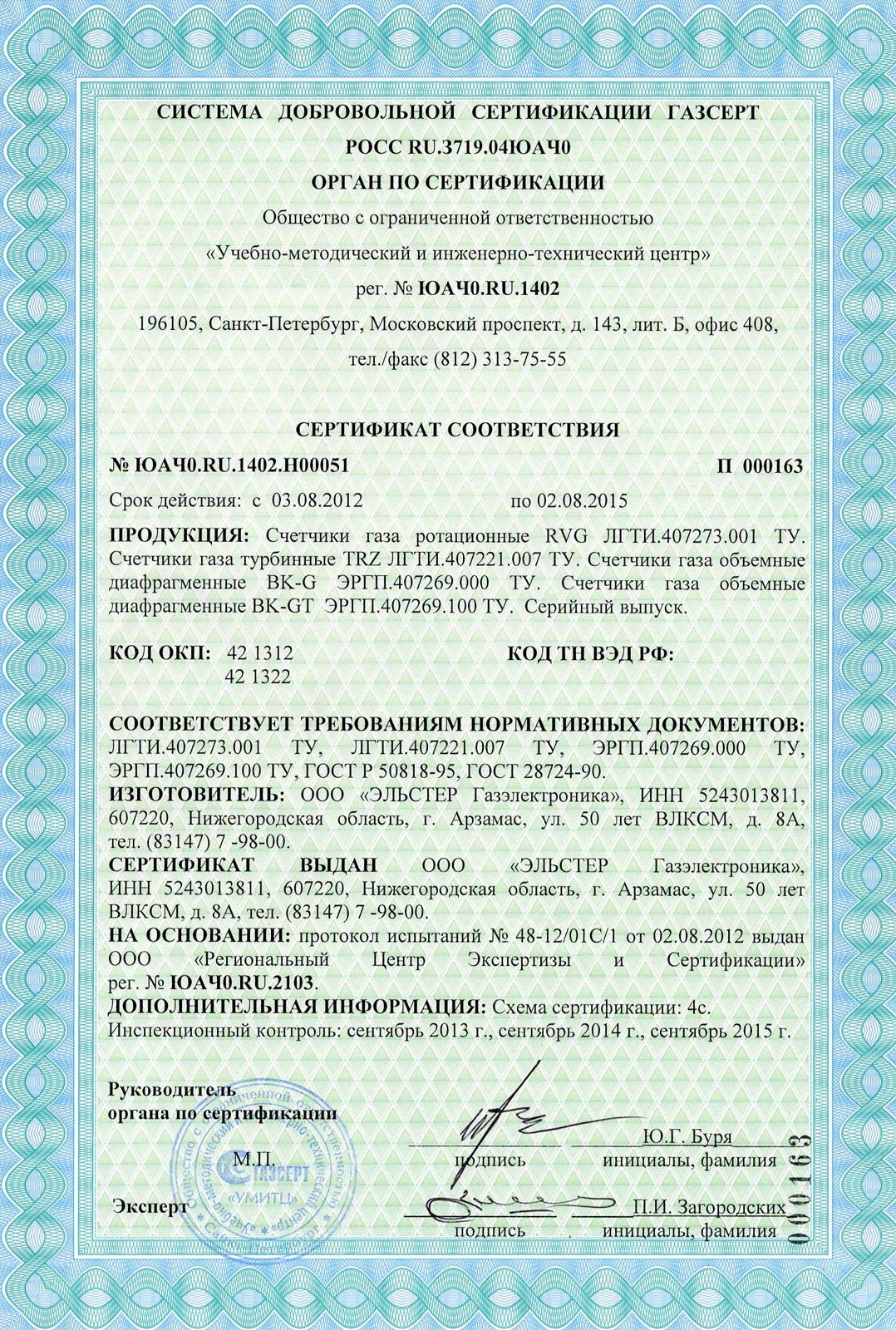

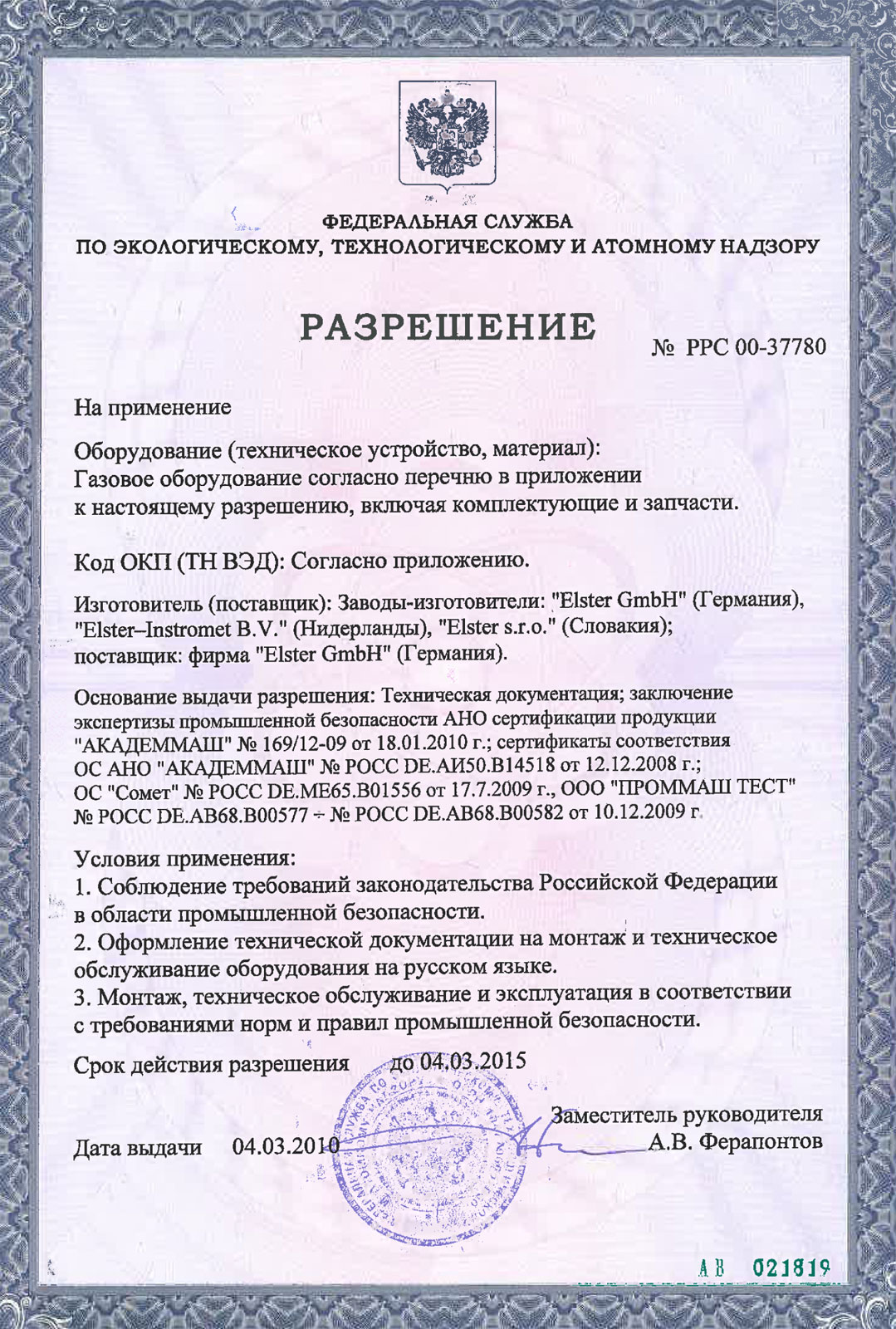

Документация:
