Комплекс учета газа СГ-ЭКВз-Т2-400/1,6 Ду=100мм Производитель: г. Арзамас, Россия На заказ . Требуется предоплата. Доставка по России: СДЭК, Энергия или Деловыми Линиями.. Запрос на стоимость оборудования присылайте на e-mail: priborgaz@mail.ru или звоните по телефонам: 8(83147)7-36-55

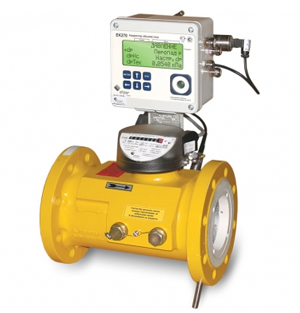

Комплекс учета газа СГ-ЭК-Т2-400/1,6 предназначен для учета объема природного газа, приведенного к стандартным условиям, посредством автоматической электронной коррекции показаний по температуре, давлению и коэффициенту сжимаемости измеряемой среды, с помощью корректора объема газа ЕК-270 и турбинного счетчика газа TRZ/G250/1,6. Qmax=400 м3/ч; Рmax=16кгс/см2. Ду=100мм

Принцип работы:

Принцип действия комплекса СГ-ЭК основан на одновременном измерении объема газа, давления и температуры газа с последующим вычислением, обработкой и архивированием приведенного к стандартным условиям объема газа с учетом коэффициента сжимаемости.

• Вычисление приведенного к стандартным условиям объема газа;
• Отображение на дисплее корректора информации о текущих значениях измеряемых и рассчитываемых параметров (объем, давление, температура и т.д), данных архивов и журналов – суточного потребления и максимальных расходов текущего и прошедшего месяца с указанием времени и даты и т.д.;
• Возможность интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS232 (RS485) или оптического интерфейса
• Дистанционная передача данных архива и технологических данных с помощью программного обеспечения СОДЭК;
• Периодический вывод данных на принтер, оснащенный последовательным портом;
• Представление отчетов о нештатных ситуациях, авариях, несанкционированных вмешательствах;
• Архивирование основных измеряемых и вычисляемых параметров;
• Почасовая запись данных в архив за 9 месяцев;
• Ввод и изменение исходных условий и данных (процедура настройки);
• При использовании модуля функционального расширения МР260 возможно постоянное подключение различных по типу устройств (принтер, модем, ПК и пр.) для передачи или вывода на печать интервального архива (принтер), дистанционного управления корректором (модем, ПК).

Дополнительные функции в комплексах с корректором ЕК270:

• Контроль температуры окружающей среды;
• Контроль перепада давления на счетчике газа (не требует внешнего питания);
• Использование дополнительных высокочастотных и среднечастотных датчиков импульсов для контроля расхода газа;
• Возможность дистанционной настройки корректора с помощью SMS сообщений;
• Удобный 4-строчный дисплей.

• Диапазон рабочих расходов:
  от 20 м³/ч до 400 м³/ч (диапазон рабочих расходов Qmin/Qmax до 1:20);

• Пределы допустимой относительной погрешности измерения объема газа, приведенного к стандартным условиям в диапазоне измерения параметров газа: температуры от минус 23 до плюс 60⁰С и плотности от 0,668 до 1,0 кг/м³, с учетом погрешности измерения давления, температуры, вычисления коэффициента сжимаемости:
  – диапазон расходов от 0,1 Qmax до Qмах; ± 1,5%;
  – диапазон расходов от Qmin до 0,1Qmax; ± 2,5%.


• Диаметр условного прохода Ду,мм: Ду100

• Максимальное рабочее давление: 1,6 МПа
• Рабочие диапазоны измерения абсолютного давления корректора выбираются из ряда (МПа): 0,08-7,0.
• Диапазон температур измеряемой среды комплекса:от -30 °С до +60 °С;
• Диапазон температур окружающей среды комплекса: от -40 °С до +60 °С;
• межповерочный интервал 5 лет.
• Электропитание:
  от двух литиевых элементов питания со сроком службы не менее 5 лет;
  от внешнего источника питания.
• Установка во взрывоопасной зоне.

Руководство по эксплуатации СГ-ЭКВз-Т2-400/1,6
