Комплекс учета газа СГ-ЭКВз-Т1-400/1,6 Ду=100мм Производитель: г. Арзамас, Россия На заказ . Требуется предоплата. Доставка по России: СДЭК, Энергия или Деловыми Линиями.. Запрос на стоимость оборудования присылайте на e-mail: priborgaz@mail.ru или звоните по телефонам: 8(83147)7-36-55

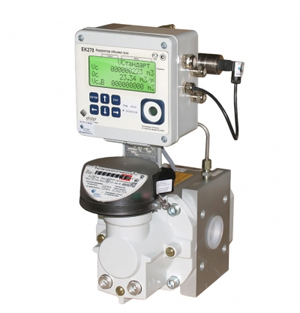

Комплекс для измерения количества газа СГ-ЭК-Т1/400/1,6 предназначен для учета (в том числе при коммерческих операциях) объема природного газа по ГОСТ 5542, приведенного к стандартным условиям, посредством автоматической электронной коррекции (корректор объема газа ЕК-270) показаний турбинных счетчиков газа СГ-16МТ-400 по температуре, давлению и коэффициенту сжимаемости измеряемой среды.

Принцип действия:

Принцип действия комплекса учета газа СГ-ЭК-Т1/400/1,6 основан на одновременном измерении объема газа, давления и температуры газа с последующим вычислением, обработкой и архивированием приведенного к стандартным условиям объема газа с учетом коэффициента сжимаемости.

Выполняемые функции:

Вычисление приведенного к стандартным условиям объема газа; Отображение на дисплее корректора ЕК270 информации о текущих значениях измеряемых и рассчитываемых параметров (объем, давление, температура и т.д), данных архивов и журналов – суточного потребления и максимальных расходов текущего и прошедшего месяца с указанием времени и даты и т.д.;

Дистанционная передача с помощью модема (не входит в состав комплекса) всех вычисленных, введенных и хранящихся в памяти ЕК260 параметров по запросу или заданной программе;

Дистанционная передача данных архива и технологических данных с помощью программного обеспечения СОДЭК;

Периодический вывод данных на принтер, оснащенный последовательным портом;

Представление отчетов о нештатных ситуациях, авариях несанкционированных вмешательствах;

Архивирование основных измеряемых и вычисляемых параметров;

Почасовая запись данных в архив за 9 месяцев;

Ввод и изменение исходных условий и данных (процедура настройки);

При использовании модуля функционального расширения МР260 возможно постоянное подключение различных по типу устройств (принтер, модем, ПК и пр.) для передачи или вывода на печать интервального архива (принтер), дистанционного управления корректором ЕК270 (модем, ПК).

Диапазон рабочих расходов:
от 20 м3/ч до 400 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:20);
Погрешность измерения:
–диапазон расходов от 0,2 Qmax до Qmax; ± 1,5%;
–диапазон расходов от Qmin до 0,2Qmax; ± 2,5%.
Диаметр условного прохода Ду,мм:  Ду100

Максимальное рабочее давление:
со счетчиком газа СГ16: 1,6 МПа;

Рабочие диапазоны измерения абсолютного давления корректора выбираются из ряда (МПа): 0,08-7,0.

Диапазон температур окружающей среды комплекса СГ-ЭК: от -30 °С до +60 °С.

Межповерочный интервал 5 лет.

Электропитание:
от двух литиевых элементов питания со сроком службы не менее 5 лет;
от внешнего источника питания.

Установка во взрывоопасной зоне.
