Комплекс учета газа СГ-ТК2-Т1/100/1,6 Производитель: Арзамас, Эльстер На заказ . Требуется предоплата. Доставка по России: СДЭК, Энергия или Деловыми Линиями.. Запрос на стоимость оборудования присылайте на e-mail: priborgaz@mail.ru или звоните по телефонам: 8(83147)7-36-55

Описание:

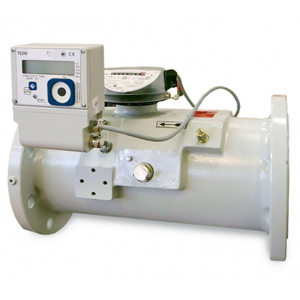

Комплекс учета газа СГ-ТК2-Т/100/1,6 предназначен для учета объема газа. Выполнен на базе счетчика газа СГ-16МТ-100 и корректора объема газа ТС215/СГ или ТС220. Qmax=100 м3/ч; Рmax=16кгс/см2; коррекция по t°; Ду=50мм.

Принцип действия комплекса СГ-ТК основан на одновременном измерении объема газа (при рабочих условиях), прошедшего через счетчик и температуры газа с последующим вычислением, обработкой и архивированием приведенного к стандартным условиям объема газа с учетом условно-постоянных (подстановочных) значений давления и коэффициента сжимаемости газа с помощью корректора объема газа ТС215/СГ.

Выполняемые функции:

• Программирование и считывание информации с корректора с помощью оптического порта, установленного на передней панели прибора.

• Отображение на дисплее текущих измеряемых и рассчитываемых параметров, данных архива.
• Формирование архива объемом более 500 записей с интервалом час, день или месяц по рабочему и стандартному объему газа, подстановочному давлению, температуре газа, коэффициенту коррекции. Запись значений в архив происходит по истечении измерительного периода, а также в случае возникновения аварийной ситуации (превышение предельных значений измеряемых параметров) или в случае проведения изменений в настройках корректора.
• Программирование 2-х цифровых выходов для передачи значений объемов газа в виде импульсов, и/или передачи сообщений об ошибках.
• Сигнализация о внештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т.п.).
• Интерфейс дистанционного доступа - RS232.
• Дистанционная передача данных архива и технологических данных с помощью программного обеспечения СОДЭК.
• Возможность подключения модема.

Технические характеристики:

• Диапазон рабочих расходов:
  от 5 м³/ч до 6500 м³/ч (диапазон рабочих расходов Qmin/Qmax до 1:30);


• Погрешность измерения в зависимости от исполнения комплекса:

  – диапазон расходов от 0,1 Qmax до Qмах; ± 1,2%;
  – диапазон расходов от Qmin до 0,1Qmax; ± 2,2%.


• Диаметр условного прохода Ду,мм: Ду50

• Подстановочное значение рабочего давления (избыточное): до 0,1 МПа.
• Диапазон температур окружающей среды комплекса СГ-ТК: от -30 ⁰С до +60 ⁰С.
• межповерочный интервал 5 лет.
• Интерфейс
  Комплексы имеют оптический интерфейс локального доступа.
  Комплекс СГ-ТК2 (на базе корректора объема газа ТС215) дополнительно имеет интерфейс дистанционного доступа RS232 и возможность подключения внешнего источника питания постоянного тока +5…9В, что позволяет использовать его в автоматизированной системе коммерческого учета газа (АСКУГ).

Дополнительные файлы:

Руководство по эксплуатации СГ-ТК2-Т1/100/1,6
