Комплекс учета газа СГ-ТК2-Т2/1000/1,6 Ду=150мм Производитель: Арзамас, Эльстер На заказ . Требуется предоплата. Доставка по России: СДЭК, Энергия или Деловыми Линиями.. Запрос на стоимость оборудования присылайте на e-mail: priborgaz@mail.ru или звоните по телефонам: 8(83147)7-36-55

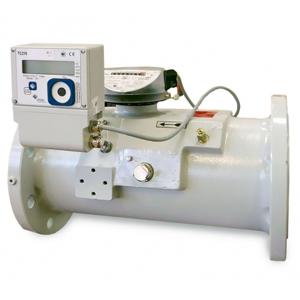

Комплекс учета газа СГ-ТК-Т/1000/1,6 предназначен для учета объема газа. Выполнен на базе счетчика газа TRZ G650 и корректора объема газа ТС215/СГ или ТС220. Qmax=1000 м3/ч; Рmax=16кгс/см2; коррекция по t°; Ду=150 мм.

Принцип работы:

Принцип действия комплекса СГ-ТК основан на одновременном измерении объема газа (при рабочих условиях), прошедшего через счетчик и температуры газа с последующим вычислением, обработкой и архивированием приведенного к стандартным условиям объема газа с учетом условно-постоянных (подстановочных) значений давления и коэффициента сжимаемости газа с помощью корректора объема газа ТС215.

Программирование и считывание информации с корректора с помощью оптического порта, установленного на передней панели прибора.

• Отображение на дисплее текущих измеряемых и рассчитываемых параметров, данных архива.
• Формирование архива объемом более 500 записей с интервалом час, день или месяц по рабочему и стандартному объему газа, подстановочному давлению, температуре газа, коэффициенту коррекции. Запись значений в архив происходит по истечении измерительного периода, а также в случае возникновения аварийной ситуации (превышение предельных значений измеряемых параметров) или в случае проведения изменений в настройках корректора.
• Программирование 2-х цифровых выходов для передачи значений объемов газа в виде импульсов, и/или передачи сообщений об ошибках.
• Сигнализация о внештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т.п.).
• Интерфейс дистанционного доступа - RS232

• Дистанционная передача данных архива и технологических данных с помощью программного обеспечения СОДЭК

• Возможность подключения модема

• Диапазон рабочих расходов:  от 5 м³/ч до 6500 м³/ч (диапазон рабочих расходов Qmin/Qmax до 1:30);

• Погрешность измерения в зависимости от исполнения комплекса:
  – диапазон расходов от 0,2 Qmax до Qмах; ± 1,2%;
  – диапазон расходов от Qmin до 0,2 Qmax; ± 2,2%
• Диаметр условного прохода Ду,мм: Ду1500
• Подстановочное значение рабочего давления (избыточное): до 0,1 МПа.
• Диапазон температур окружающей среды комплекса СГ-ТК: от -30 ⁰С до +60 ⁰С.
• межповерочный интервал 5 лет.
• Взрывозащищённость:
  Комплекс разрешён для установки во взрывоопасной зоне и имеет маркировку взрывозащищенности «1 Ex ib IIB T4».
• Интерфейс
  Комплексы имеют оптический интерфейс локального доступа.
  Комплекс имеет интерфейс дистанционного доступа RS232 и возможность подключения внешнего источника питания постоянного тока +5…9В, что позволяет использовать его в автоматизированной системе коммерческого учета газа (АСКУГ).

Дополнительные файлы:

Руководство по эксплуатации СГ-ТК-Т/1000/1,6
