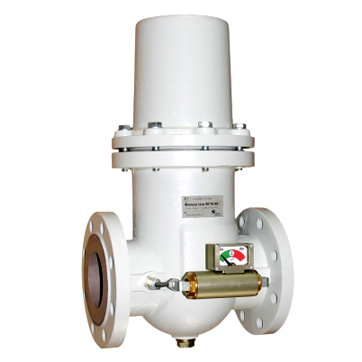

Фильтр газа ФГ16-80В-ДПД Производитель: г. Арзамас, Россия На заказ . Требуется предоплата. Доставка по России: СДЭК, Энергия или Деловыми Линиями.. Запрос на стоимость оборудования присылайте на e-mail: priborgaz@mail.ru или звоните по телефонам: 8(83147)7-36-55

Описание:

Фильтры газа предназначены для очистки газа от примесей твёрдых частиц, пыли, ржавчины и устанавливаются перед измерительными приборами, запорно-регулировочной арматурой, газогорелочными устройствами котлов и другими газосжигающими устройствами. Качественная очистка газа позволяет повысить надёжность работы приборов, увеличить межремонтное время эксплуатации за счёт уменьшения износа. Правильный выбор фильтров – это один из факторов позволяющих обеспечивать надёжное и безопасное функционирование системы газоснабжения.

Принцип работы:

Не очищенный газ проходиит через входное отверстие далее по каналу в корпусе фильтра имеющему конфигурацию, позволяющую накапливать крупные частицы и иные включения в накопительной камере, находящейся в нижней части корпуса фильтра. Для очистки камеры в нижней части корпуса имеется отверстие герметично закрытое заглушкой. После прохождения канала с накопительной камерой газ поступает в камеру с фильтрующим элементом. Отфильтрованный газ поступает на выход из фильтра в газопровод. В фильтрах типа ФГ16-50, ФГ16-80,ФГ16-100 в качестве фильтрующего материала используется металлическая плетеная сетка с размером ячейки, позволяющей осуществлять фильтрацию газасо степенью фильтрации не менее 99,5% частиц, имеющих размеры превышающие 0,07 мм, помещенная в армирующий каркас из перфорированного металла. Для фильтрации с более высокой степенью (фильтры типа ФГ16-50-В, ФГ16-80-В,ФГ16-100-В) применяется фильтрующий материал из гофрированного синтетического материала, позволяющий осуществлять фильтрацию газа со степенью фильтрации не менее 99,5% частиц, имеющих размеры более 0,005 мм. Синтетический фильтрующий материал также помещен в металлический армирующий каркас из перфорированного металла.
Степень загрязнения фильтрующего элемента контролируется индикатором перепада давления типа ДПД16-, устанавливаемого на корпус фильтра. Одна сторона индикатора сообщается с входной частью корпуса фильтра, другая с выходной. Индикатор снабжен шкалой, разделенной на два сегмента: зеленый и красный. Нахождение стрелки индикатора в красной зоне указывает на то, что фильтрующий элемент засорён и его необходимо либо чистить, либо заменять.

Отличительные особенности:

- Литой корпус из высокопрочного алюминия.
- Наличие в корпусе отбойника и камеры для улавливания крупных механических частиц, которые позволяют предохранить фильтрующий элемент от повреждения и значительно увеличивает срок службы фильтрующего элемента.
- Наличие сетчатого фильтрующего элемента, обеспечивающего достаточно высокую степень очистки и обладающего возможностью его качественной очитки механическим, химическим способами или регенерацией горячим паром.
- Наличие фильтрующего элемента для фильтра ФГ15-50-В, обеспечивающего не только высокую степень фильтрации (0,005 мм), но и способного выдерживать очистку механическим, химическим способами или регенерацией горячим паром.
- Наличие индикатора перепада давления типа ДПД16-, предназначенного для непрерывного контроля за степенью засоренности и целостности фильтрующего элемента.
- Наличие дополнительной пары отверстий на корпусе фильтра, герметично закрытых заглушками, для осуществления дополнительного контроля перепада давления и с помощью дифференциального манометра.
- Расположение штуцеров и резьбовых отверстий для присоединения индикатора перепада давления и дифференциального манометра, как с лицевой стороны, так и с обратной стороны корпуса фильтра, что позволяет удобно располагать их при направлении потока газа как справа - налево, так и слева - направо. - Большой диапазон рабочих давлений до 1,6 МПа.
- Широкий диапазон температуры рабочей и окружающей среды (от минус 40 оС до плюс 70 оС).
- Полная ремонтопригодность. Замена фильтрующего элемента осуществляется без демонтажа корпуса фильтра из газопровода.
- Простота и удобство обслуживания.
- Эстетичный внешний вид, высокое качество порошкового покрытия корпусных деталей.
- Возможность устанавливать во взрывоопасных зонах всех классов согласно ПЭУ п. 7.3, в которых возможно образование смесей газов и паров с воздухом, отнесённых к категориям IIA и IIB ГОСТ Р 51330.11. Имеется Разрешение Федеральной службы по экологическому, техническому и атомному надзору № РРС 00-24354.
- Безопасность эксплуатации, подтверждается СЕРТИФИКАТОМ СООТВЕТСТВИЯ № РОСС RU.АЯ45.В04838.
- Гарантия качества подтверждается наличием на предприятии системы качества ISO 9001 (СЕРТИФИКАТ СООТВЕТСТВИЯ № РОСС RU. ИК01.К00083).

Технические характеристики:
- Диаметр условного прохода: 80мм
- Максимальное рабочее давление 1,6 МПа (16кг/см2)
- Диапазон температуры рабочей и окружающей среды от минус 40 до плюс 70оС
- Степень фильтрации не менее 99,5% частиц имеющих размеры превышающие: 0,005 мм
- Максимальный расход газа плотностью 0,73 кг/м3 при температуре газа 20 ± 5 оС и давлении близком к атмосферному, при котором потеря давления на фильтре не превышает 4 кПа (400 мм вод. ст.), должен быть: 600 м3/ч
