Комплекс учета газа СГ-ЭКВз-Р-25/1,6 (RABO G16) Производитель: Арзамас, Россия На заказ . Требуется предоплата. Доставка по России: СДЭК, Энергия или Деловыми Линиями.. Запрос на стоимость оборудования присылайте на e-mail: priborgaz@mail.ru или звоните по телефонам: 8(83147)7-36-55

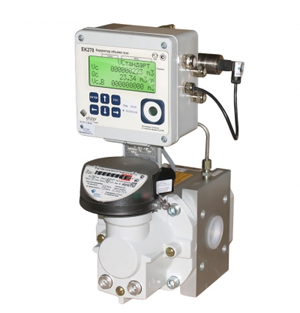

Комплекс для измерения количества газа СГ-ЭК-Р-25/1,6 (RABO G16) предназначен для учета (в том числе при коммерческих операциях) объема природного газа по ГОСТ 5542, приведенного к стандартным условиям, посредством автоматической электронной коррекции (при помощи корректора объема газа ЕК270) показаний счетчика газа RABO G16 по температуре, давлению и коэффициенту сжимаемости измеряемой среды.

Комплексы СГ-ЭК могут применяться для измерения объема природного газа по ГОСТ 5542 и других неагрессивных, сухих и очищенных газов (воздух, азот, аргон и т.п. за исключением кислорода в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектов.

Принцип действия:
Принцип действия комплекса основан на вычислении объема газа, приведенного к стандартным условиям на основе объема газа, измеренного счетчиками газа ротационными RABO при рабочих условиях, а также температуры и давлении газа, измеренных корректором объема газа и коэффициента сжимаемости, вычисленного по ГОСТ 30319 или его подстановочного значения.

Выполняемые функции:

• Вычисление приведенного к стандартным условиям объема газа;
• Отображение на дисплее корректора информации о текущих значениях измеряемых и рассчитываемых параметров (объем, давление, температура и т.д), данных архивов и журналов – суточного потребления и максимальных расходов текущего и прошедшего месяца с указанием времени и даты и т.д.;
• Возможность интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS232 (RS485) или оптического интерфейса
• Дистанционная передача данных архива и технологических данных с помощью программного обеспечения СОДЭК;
• Периодический вывод данных на принтер, оснащенный последовательным портом;
• Представление отчетов о нештатных ситуациях, авариях, несанкционированных вмешательствах;
• Архивирование основных измеряемых и вычисляемых параметров;
• Почасовая запись данных в архив за 9 месяцев;
• Ввод и изменение исходных условий и данных (процедура настройки);
• При использовании модуля функционального расширения МР260 возможно постоянное подключение различных по типу устройств (принтер, модем, ПК и пр.) для передачи или вывода на печать интервального архива (принтер), дистанционного управления корректором (модем, ПК).
• Возможность работы по подставному значению расхода.
• Контроль температуры окружающей среды (опционально);
• Контроль перепада давления на счетчике газа (опционально, не требует внешнего питания, дооснащение в процессе эксплуатации);
• Использование дополнительных высокочастотных (A1R, A1K) и среднечастотных (R300) датчиков импульсов для контроля расхода газа (опционально, дооснащение датчиком R300 в процессе эксплуатации);
• Возможность дистанционной настройки корректора с помощью SMS сообщений;
• Возможность работы с модулями телеметрии БПЭК-02/МТ, БПЭК-04/ЕК, БПЭК-04Ех, а также с блоками питания БПЭК-02/М и БПЭК-05;
• Возможность считывания данных по оптическому интерфейсу с использованием кабеля адаптера КА/О-USB ;
• Удобный 4-строчный дисплей.

• Диапазон рабочих расходов: от 0,4 м3/ч до 400 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:250).
• Диаметр условного прохода Ду,мм:  Ду50...Ду100
• Максимальное рабочее давление: 1,6 МПа;
• Рабочие диапазоны измерения абсолютного давления корректора выбираются из ряда (МПа): 0,08-7,0.
• Диапазон измерения температуры рабочей среды комплекса СГ-ЭК: от −23 °С до +60 °С.
• Диапазон температур окружающей среды комплекса СГ-ЭК: от −40 °С до +60 °С.
• Диапазон температур, при котором объем газа приводится к стандартным условиям: от −23°С до + 60°С.
• Межповерочный интервал 5 лет.
• Электропитание: от двух литиевых элементов питания со сроком службы не менее 5 лет;
  от внешнего источника питания.
• Установка во взрывоопасной зоне.
