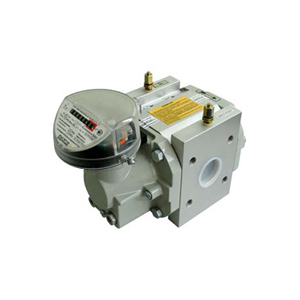

Счетчик газа RVG G25 Производитель: г. Арзамас, Россия На заказ . Требуется предоплата. Доставка по России: СДЭК, Энергия или Деловыми Линиями.. Запрос на стоимость оборудования присылайте на e-mail: priborgaz@mail.ru или звоните по телефонам: 8(83147)7-36-55

Описание:

Счетчик газа RVG G25 (Qmax=40 м3/ч; Рmax=16кгс/см2; Ду=50мм) предназначен для коммерческого и технологического учета объемов потоков очищенных и осушенных газообразных сред: природный газ ГОСТ5542, городской газ, пропан, водород, воздух, азот и инертные газы.

Принцип работы:

Ротационный счетчик газа RVG работает по принципу вытеснения строго определенного объема газа вращающимися роторами. Объем вытисненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на 8-ми разрядный счетный механизм, который регистрирует число оборотов роторов, а следовательно и объем газа, прошедший через счетчик.

Счетчик газа RVG регистрирует объем газа при рабочих условиях. Для привидения измерительного объема газа к объему при стандартных условиях счетчик RVG может быть по заказу укомплектован электронным корректором типа ЕК260 или ТС215 (ТС210).

Основные характеристики:

• высокие метрологические характеристики;
• широкий диапазон измеряемых расходов;
• низкая потеря давления на счетчике;
• быстродействие и высокая точность в импульсном режиме эксплуатации;
• отсутствие требований к длине прямых участков, несоосности счетчика и трубопровода и степени некруклости трубопровода;
• монтаж на горизонтальных и вертикальных участках трубопровода;
• совместимость с электронными корректорами ЕК270, ЕК260, ЕК-88*, ТС210, ТС215, ТС220, ТС-90*;
• энергонезависимость;
• независимость точности измерений от давления и характера потока газа в сети;

Технические характеристики:
• Диапазон рабочих расходов: от 0.8 м3/ч до 40 м3/ч
• Рабочее давление газа: 1,6 МПа
• Диапазон измерений объема газа счетчиков G25 (Qмин / Qмакс):
Qмин / Qмакс = 1:20; 1:50
• Диапазоны температур:
окружающей среды -40...+700С
измеряемой среды -30...+700С
• Погрешность измерения счетчиков газа RVG:
не более ±1% в диапазоне расходов от 0,1Qмакс до Qмакс;
не более ±2% в диапазоне расходов от Qmin до 0,1Qмакс;
• Степень защиты от проникновения пыли и воды IP67.

Счетчик RVG G25 входит в комплекc учета газа СТ-ТК-Р и СГ-ЭКВз-Р

Дополнительные файлы:

Руководство по эксплуатации счетчика газа RVG G25
