Комплекс учета газа СГ-ТК-Р-160 Производитель: г. Арзамас, Россия На заказ . Требуется предоплата. Доставка по России: СДЭК, Энергия или Деловыми Линиями.. Запрос на стоимость оборудования присылайте на e-mail: priborgaz@mail.ru или звоните по телефонам: 8(83147)7-36-55

Описание:

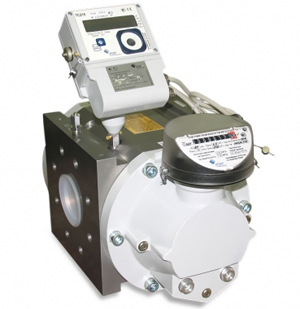

Комплекс СГ-ТК-Р-160 Qmax=160 м³/ч; коррекция по t° Ду=80мм предназначен для коммерческого учета газа выполнен на базе электронного корректора ТС215 (коррекция по температуре, ИК-интерфейс, RS232, внешнее питание) и ротационного счетчика газа RVG G100.

Назначение:
Коммерческий и технологический учет рабочего и приведенного к стандартным условиям объема природного газа и других неагрессивных, сухих и очищенных, одно- и многокомпонентных газов на газораспределительных пунктах и станциях (ГРП, ГРС), теплоэнергетических установках, объектах нефтеперерабатывающей, нефтехимической промышленности и других технологических объектах в различных отраслях промышленности и коммунально-бытового хозяйства.

Состав:

Комплекс СГ-ТК состоит из корректора объема газа и счетчика газа.

Принцип действия:

Принцип действия комплекса СГ-ТК основан на одновременном измерении объема газа (при рабочих условиях), прошедшего через счетчик и температуры газа с последующим вычислением, обработкой и архивированием приведенного к стандартным условиям объема газа с учетом условно-постоянных (подстановочных) значений давления и коэффициента сжимаемости газа с помощью корректора объема газа ТС215.

Выполняемые функции:

• Программирование и считывание информации с корректора с помощью оптического порта, установленного на передней панели прибора.
• Отображение на дисплее текущих измеряемых и рассчитываемых параметров, данных архива.
• Формирование архива объемом более 500 записей с интервалом час, день или месяц по рабочему и стандартному объему газа, подстановочному давлению, температуре газа, коэффициенту коррекции. Запись значений в архив происходит по истечении измерительного периода, а также в случае возникновения аварийной ситуации (превышение предельных значений измеряемых параметров) или в случае проведения изменений в настройках корректора.
• Программирование 2-х цифровых выходов для передачи значений объемов газа в виде импульсов, и/или передачи сообщений об ошибках.
• Сигнализация о нештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т.п.).
• Интерфейс дистанционного доступа - RS232 (комплекс СГ-ТК2 на базе ТС215);
• Дистанционная передача данных архива и технологических данных с помощью программного обеспечения СОДЭК (комплекс СГ-ТК2 на базе ТС215);
• Возможность подключения модема (комплекс СГ-ТК2 на базе ТС215).

Дополнительные приборы (в комплект поставки не входят):
- внешний блок питания с функцией барьера взрывозащиты БПЭК-02/М (/МТ);
- внешний блок питания АСК-9/2;
- коммуникационный модуль FE230;
- модуль функционального расширения МР260;
- переносной прибор для считывания данных AS-300.

Внимание! Дополнительные приборы должны быть установлены вне взрывоопасной зоны.

Программное обеспечение (в комплект поставки не входят):
- WinPADS – программное средство для настройки (параметризации) корректора.
- СОДЭК – программный комплекс считывания архивов и ведения базы данных на ПК.

Технические характеристики:
Диапазон рабочих расходов:
от 0,6 м³/ч до 160 м³/ч (диапазон рабочих расходов Qmin/Qmax до 1:160)
Погрешность измерения:
– диапазон расходов от 0,1 Qmax до Qmax; ± 1,2%;
– диапазон расходов от Qmin до 0,1 Qmax. ± 2,2%.

исполнение СГ-ТКn-Р (на базе счетчика RVG дополнительного исполнения «У»):
– диапазон расходов от 0,05 Qmax до Qmax; ± 1,2%;
– диапазон расходов от Qmin до 0,015 Qmax. ± 2,2%.

Диаметр условного прохода Ду,мм: Ду80

Подстановочное значение рабочего давления (избыточное):
до 0,1 МПа

Диапазон температур окружающей среды комплекса СГ-ТК: от -30 ⁰С до +60 ⁰С.

Межповерочный интервал 5 лет.

Дополнительные файлы:

Руководство по эксплуатации СГ-ТК-Р-160
